Testarea paletelor

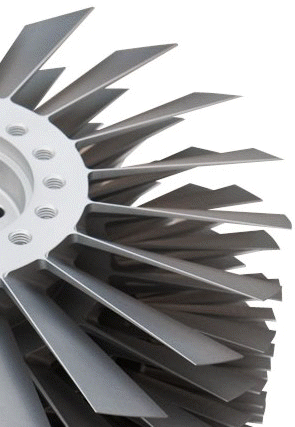

Paletele rotoarelor au un număr infinit de moduri de vibrație, de utilitate practica fiind primele dintre acestea.

Frecventele modurilor de vibrații sunt parametri importanți în controlul paletelor, acestea fiind în relație directa cu distribuția reala a maselor, calitatea proiectului, calitatea formei, materialului, finisării și montajului.

Pentru ansamblul rotor, analiza frecventelor de rezonanta conduce la identificarea paletelor slăbite sau fisurate.

Analizorul DSA500 este prevăzut cu funcții speciale destinate optimizării testelor și prelucrării rezultatelor:

  • Triggerare cu poziție și nivel programabile

  • Frecventa de achiziție programabila în limite largi

  • Analiza FFT pe intervale de timp programabile

  • Detectarea automata a frecventelor de rezonanta

  • Avertizare la depășirea limitelor

  • Înregistrare în format propriu și Excel

Pentru măsurarea momentului static al paletelor se poate utiliza echipamentul BSM 002.

Funcția de triggerare actualizează datele în mod automat după fiecare lovire cu ciocanul.

Achiziția datelor continuă până la completarea întregului buffer.



Analiza FFT a vibrațiilor poate fi efectuata pe întregul buffer sau pe intervalul de timp programat, cu diferite tipuri de ferestre FFT.

Funcția Blade Frequency Measurement identifică automat, în cadrul spectrului FFT, frecvențele de rezonanță și le afișează într-un format ușor de urmărit.





Exportul datelor se efectuează în fișiere noi, sau în fișiere existente deja în scopul completării datelor înregistrate anterior.

Fiecare set de date este completat cu data, timpul, seria paletei și numele operatorului.



Download prezentare pdf
