Analizorul
DSA 500 este utilizat pentru achiziția și analiza principalilor parametri
ai turbomotorului.
Caracteristic turbomotoarelor este prezența în construcția acestora a
doua rotoare cu turații independente GG și PT.
Semnale
monitorizate:
-
Semnalele tahogeneratoarelor (frecvența lor este proporțională cu
turația rotorului respectiv)
-
Vibrațiile carcasei motorului
-
Temperatura gazelor de intrare în turbina de putere
-
Semnalul traductorului de debit tip turbină

Funcția de
analiza Order Analysis A extrage din semnalul comun de vibrații
familia de armonice proprie rotorului GG.

Funcția de
analiză Order Analysis B extrage din semnalul comun de vibrații
familia de armonice proprie rotorului PT.

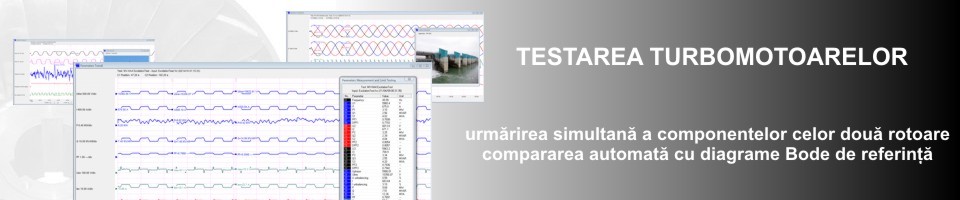

Componentele fundamentale ale celor două familii sunt urmărite simultan
cu ceilalți parametri măsurați și reprezentate grafic, în funcție de
timp.
Înregistrările sunt disponibile pentru ridicarea diagramelor Bode și
compararea acestora cu diagramele limită sau de referință.

Ferestrele
de analiză pot fi urmărite simultan sau în mod individual în funcție de
specificul testului și de informațiile necesare.

Salvarea
datelor se face în format propriu, cu accesare imediată, sau în format
compatibil Excel pentru diverse calcule sau prezentări.
